焦作制動器集團股份有限公司

ZwZ電磁塊式制動器

應用：645系列失效保護盤式制動器與鼓式制動器相比具有結構緊 小湊，制動力大、安裝方便等優點，它主要用于起重、運輸、冶金、礦山、港口、建筑機械、電纜、吊索設備、風力發電機、紡織機械等各行業的多種機械驅動配套的機械制動或減速符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ 制動力大和工作制動器一樣，維修費用低，帶襯墊磨損自動補償裝置(制動力矩穩定)，響應時短。▲ 安裝公差大：制動盤端面跳動，*大值±0.2mm。底座相對于盤的垂直度偏差，*大值±4%。▲ 制動盤相對于底座的中心距偏差，*大值±2.5mm；工作條件:▲周圍介質無足以腐蝕金屬，破壞絕緣的氣體和塵埃。▲周圍空氣濕度小于90%。▲安裝時，摩擦盤和摩擦片及制動器內不得有油污和塵埃。▲系列制動器線圈絕緣等級：B級。▲電源配套我公司電源箱使用。基本參數：● 產品型號：645

應用：SK2- M16 2500D盤式制動器與鼓式制動器相比具有結構緊湊，制動力大、安裝方便等優點，它主要用于起重、運輸、冶金、礦山、港口、建筑機械等各行業的多種機械驅動配套的機械制動或減速。符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ 結構緊湊、體積小、動作靈敏、重量輕、使用方便；▲ 卡裝式無石棉制動襯墊，綠色環保，更換方便、快捷；▲ 常閉式設計，（斷電）彈簧制動，（通電）電磁釋放。工作條件:◆ 環境溫度:-20°C?+50°C;◆ 相對濕度:≤90％;◆ 電源電壓：220/380V配套我公司電控箱使用◆ 周圍工作環境中無爆炸危險介質及足以腐蝕金屬和破壞絕緣的氣體和導電塵埃。基本參數：● 產品型號：DSK225-DZ,SK4-M13,SK4-M16,SK2-M13,SK2-M16● 適用盤徑：?D≥?200mm● 制動力：70～5800Nm

應用：鼓式制動器相比具有結構緊 小湊，制動力大、安裝方便等優點，它主要用于起重、運輸、冶金、礦山、港口、建筑機械、電纜、吊索設備、風力發電機、紡織機械等各行業的多種機械驅動配套的機械制動或減速符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ 制動力大和工作制動器一樣，維修費用低，帶襯墊磨損自動補償裝置(制動力矩穩定)，響應時短。▲ 安裝公差大：制動盤端面跳動，*大值±0.2mm。底座相對于盤的垂直度偏差，*大值±4%。▲ 制動盤相對于底座的中心距偏差，*大值±2.5mm；工作條件:▲周圍介質無足以腐蝕金屬，破壞絕緣的氣體和塵埃。▲周圍空氣濕度小于90%。▲安裝時，摩擦盤和摩擦片及制動器內不得有油污和塵埃。▲系列制動器線圈絕緣等級：B級。▲電源配套我公司電源箱使用。基本參數：●產品型號：ST1SE,ST2SE●制動力：35000-70000N

應用：561.560.56SE系列失效保護盤式制動器與鼓式制動器相比具有結構緊 小湊，制動力大、安裝方便等優點，它主要用于起重、運輸、冶金、礦山、港口、建筑機械、電纜、吊索設備、風力發電機、紡織機械等各行業的多種機械驅動配套的機械制動或減速符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ 制動力大和工作制動器一樣，維修費用低，帶襯墊磨損自動補償裝置(制動力矩穩定)，響應時短。▲ 安裝公差大：制動盤端面跳動，*大值±0.2mm。底座相對于盤的垂直度偏差，*大值±4%。▲ 制動盤相對于底座的中心距偏差，*大值±2.5mm；工作條件:▲周圍介質無足以腐蝕金屬，破壞絕緣的氣體和塵埃。▲周圍空氣濕度小于90%。▲安裝時，摩擦盤和摩擦片及制動器內不得有油污和塵埃。▲系列制動器線圈絕緣等級：B級。▲電源配套我公司電源箱使用。基本參數：●產品型號：560SE,561SE,56SE●制動力：640-1600N

應用：SE系列失效保護盤式制動器與鼓式制動器相比具有結構緊 小湊，制動力大、安裝方便等優點，它主要用于起重、運輸、冶金、礦山、港口、建筑機械、電纜、吊索設備、風力發電機、紡織機械等各行業的多種機械驅動配套的機械制動或減速符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ 制動力大和工作制動器一樣，維修費用低，帶襯墊磨損自動補償裝置(制動力矩穩定)，響應時短。▲ 安裝公差大：制動盤端面跳動，*大值±0.2mm。底座相對于盤的垂直度偏差，*大值±4%。▲ 制動盤相對于底座的中心距偏差，*大值±2.5mm；工作條件:▲周圍介質無足以腐蝕金屬，破壞絕緣的氣體和塵埃。▲周圍空氣濕度小于90%。▲安裝時，摩擦盤和摩擦片及制動器內不得有油污和塵埃。▲系列制動器線圈絕緣等級：B級。▲電源配套我公司電源箱使用。基本參數：●產品型號：5SE,450SE,4SE,3SE●制動力：1650-10170N

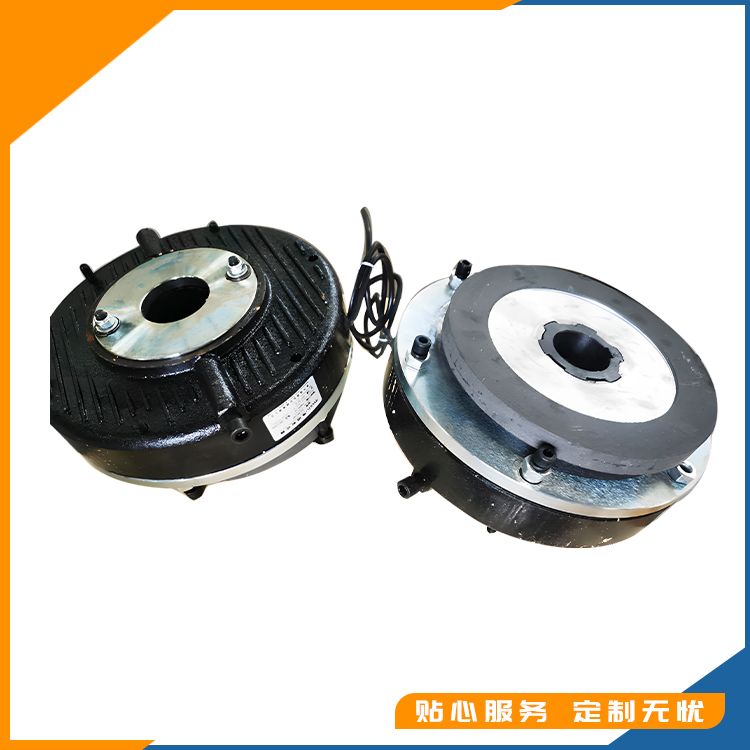

應用：DJPZ電機盤式制動器是電氣傳動系統的重要組成器件，它與Y系列電動機配套組成一種新型的YEJ系列電磁制動三相異步電動機。主要應用于冶金，化工，建筑，礦山機械等行業，實現快速停車和準確定位，對機構進行安全制動。該制動器具有結構緊湊，安裝方便，噪音低，靈敏度高、制動可靠等優點。符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ 結構緊湊、體積小、動作靈敏、重量輕、使用方便；▲ 卡裝式無石棉制動襯墊，綠色環保，更換方便、快捷；▲ 常閉式設計，（斷電）彈簧制動，（通電）電磁釋放。工作條件:▲海拔高度不超過2000米。▲周圍介質無足以腐蝕金屬，破壞絕緣的氣體和塵埃。▲周圍空氣濕度小于90%。▲安裝時，摩擦盤和摩擦片及制動器內不得有油污和塵埃。▲系列制動器線圈絕緣等級：B級。▲電源380V，50Hz，工作方式為S1或S3基本參數：● 產品型號：DJPZ114-18,DJPZ133-30,DJPZ150-40,DJPZ170-80,DJPZ202-160,DJPZ244-230,DJPZ280-400,DJPZ300-530● 適用電機：1.1-35KW● 制動力：18～530Nm

應用：DCPZ系列電磁盤式制動器，廣泛應用于中小型驅動機構的停車制動或減速制動。卷繞機構的張緊制動，如造紙廠卷紙張緊、新聞印刷時新聞紙的張緊控制、鋼板（鋼絲）卷展開張緊及電線電纜放線、放纜張緊控制等。符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ 結構緊湊、體積小、動作靈敏、重量輕、使用方便；▲ 卡裝式無石棉制動襯墊，綠色環保，更換方便、快捷；▲ 常閉式設計，（斷電）彈簧制動，（通電）電磁釋放。工作條件:◆ 環境溫度:-20°C?+ 40°C;◆ 相對濕度:≤90％;◆ 電源電壓：交流380V、50Hz;◆ 周圍工作環境中無爆炸危險介質及足以腐蝕金屬和破壞絕緣的氣體和導電塵埃。基本參數：● 產品型號：DCPZ□-250、DCPZ□-315、DCPZ□-400、● 適用盤徑：?D≥?600mm● 制動力：900～2600Nm

應用：電磁鼓式制動器廣泛應用于各種起重運輸、港口機械、冶金設備、礦山機械及工程機械中各種機構的減速和停車（維持）制動。符合標準：JZ系列電磁鼓式制動器的連接尺寸和制動力矩參數符合JB / ZQ4388-86標準，技術要求符合JB / T7685-2006標準。主要特點：▲ 制動器出廠時配備鉚接式制動瓦，如需更換卡裝式整體成型結構，訂貨時請注明；▲ 主要擺動鉸點均設有自潤滑軸承，傳動效率高，壽命長，使用中無需潤滑；▲ 常閉式設計，（斷電）彈簧制動，（通電）電磁釋放。工作條件:◆ 海拔高度:<2000m;◆ 環境溫度:-20°C?+ 40°C;◆ 相對濕度:≤90％;◆ 電源電壓：AC380 50Hz ;◆ 周圍工作環境中無爆炸危險介質及足以腐蝕金屬和破壞絕緣的氣體和導電塵埃。基本參數：● 產品型號：JZ-100、JZ-200、JZ-300、JZ-400、JZ-500、JZ-600● 適用輪徑：100～600mm● 制動力矩：40～5000Nm

應用：電磁鼓式制動器廣泛應用于各種起重運輸、港口機械、冶金設備、礦山機械及工程機械中各種機構的減速和停車（維持）制動。符合標準：MW(Z)系列電磁鼓式制動器的連接尺寸和制動力矩參數及技術要求符合JB / T7685-2006標準。主要特點：▲ 制動襯墊為卡裝式整體成型結構，更換十分方便、快捷；▲ 主要擺動鉸點均設有自潤滑軸承，傳動效率高，壽命長，使用中無需潤滑；▲ 常閉式設計，（斷電）彈簧制動，（通電）電磁釋放。工作條件:◆ 海拔高度:<2000m;◆ 環境溫度:-20°C?+ 40°C;◆ 相對濕度:≤90％;◆ 電源電壓：交流380V、50Hz；MWZ產品為直流電源，額定電壓為220V ;◆ 周圍工作環境中無爆炸危險介質及足以腐蝕金屬和破壞絕緣的氣體和導電塵埃。基本參數：● 產品型號：MW160-80、MW200-160、MW250-315、MW315-630、MW400-1250、MW500-2500、MW630-5000、MW710-8000、MW800-10000、MWZ160-80、MWZ200-160、MWZ315-630● 適用輪徑：160～800mm● 制動力矩：80～10000Nm

應用：ZWZA、ZWZ3系列直流電磁鼓式制動器主要用于電磁吊及各種直流驅動或直流電網的起重、港口裝卸及冶金機械中各種機構的減速和停車制動。對于交流驅動的各種起重、港口裝卸及冶金機械不推薦使用。符合標準：ZWZA,ZWZ3系列制動器連接尺寸和制動力矩參數符合JB/ZQ4386-86，技術要求符合JB/T7685-2006標準。本系列主要用來取代原有的ZWZ系列老產品。ZWZA系列制動器連接尺寸和制動力矩參數符合GB6334-86標準。技術要求符合JB/T7685-2006標準。本系列主要用來取代原有的ZWZ3、ZWZ□系列老產品。主要特點：▲ 聯鎖式退距均等裝置和瓦塊自動隨位裝置，可始終保持兩側瓦塊退距均等且無需調整，完全避免因退距不均使一側制動襯墊浮貼制動輪的現象；▲ 主要擺動鉸點均設有自潤滑軸承，傳動效率高，壽命長，使用中無需潤滑；▲ 制動彈簧在方管內布置并設有標尺，用戶可十分方便地讀出制動力矩值，免去測量和計算的麻煩；▲ 制動襯墊為（帶卡槽）卡裝式整體成型結構，更換十分方便、快捷，備有半金屬(無石棉)硬質和半硬質，軟質(無石棉)等不同材質的制動襯墊供用戶選擇；▲ 新型銜鐵隨位裝置,可始終保持銜鐵與磁軛的良好貼合；▲ 常閉式設計，（斷電）彈簧制動，（通電）電磁釋放。工作條件:◆ 環境溫度:-20°C?+ 40°C;◆ 相對濕度:≤90％;◆ 工作制:連續（S1-100%）和斷續（S3-25%,40%,60%,操作頻率≤720c/h）工作制;◆ 電源電壓：直流110V，220V;◆ 周圍工作環境中無爆炸危險介質及足以腐蝕金屬和破壞絕緣的氣體和導電塵埃。基本參數：● 產品型號：ZWZA-400,ZWZA-500,ZWZA-600,ZWZA-700.ZWZA-800、ZWZ3-400,ZWZ3-500,ZWZ3-600,ZWZ3-630,ZWZ3-700,ZWZ3-710,ZWZ3-800● 適用輪徑：200～800mm● 制動力矩：32～10000Nm

應用：TJ2系列電磁鼓式制動器采用單相交流制動電磁鐵，磁鐵安全可靠、電磁噪音小、調試簡單等優點，適用于起重、運輸、冶金、礦山、建筑等機械驅動裝置的機械制動。主要特點：▲ 制動襯墊為鉚接式；▲ 常閉式設計，（斷電）彈簧制動，（通電）電磁釋放。工作條件:◆ 海拔高度:<2000m;◆ 環境溫度:-20°C?+ 40°C;◆ 相對濕度:≤90％;◆ 電源電壓：交流380V、50Hz；◆ 周圍工作環境中無爆炸危險介質及足以腐蝕金屬和破壞絕緣的氣體和導電塵埃。基本參數：● 產品型號：TJ2-100/100、TJ2-150/100、TJ2-200/100、TJ2-200/200、TJ2-300/200、TJ2-300/300● 適用輪徑：100～300mm● 制動力矩：10～500Nm
