焦作制動器集團股份有限公司

PDCA氣動盤式制動器

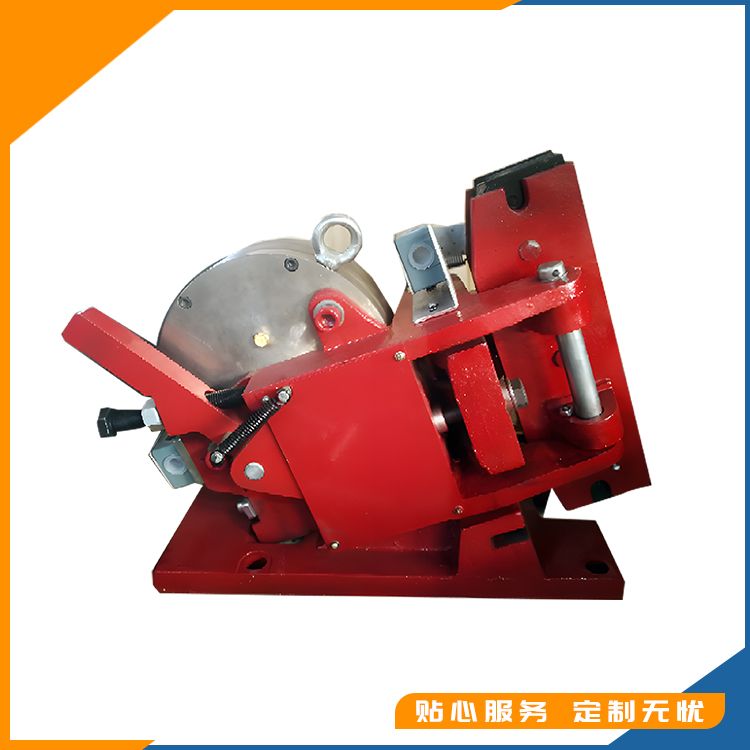

應用：SP系列失效保護盤式制動器與鼓式制動器相比具有結構緊 小湊，制動力大、安裝方便等優點，它主要用于起重、運輸、冶金、礦山、港口、建筑機械、電纜、吊索設備、風力發電機、紡織機械等各行業的多種機械驅動配套的機械制動或減速符合標準：ADP鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ 制動力大，維修費用低，帶襯墊磨損自動補償裝置(制動力矩穩定)，響應時間短。▲ 安裝公差大：制動盤端面跳動，值±0.2mm。底座相對于盤的垂直度偏差，大值±4%。▲ 制動盤相對于底座的中心距偏差，大值±2.5mm；工作條件:◆環境溫度：-20℃~+50℃◆周圍工作環境中不得有易燃、易爆氣體?！艨諝庀鄬穸炔淮笥?0%?！羰褂玫攸c的海拔高度符合GB755-2008。◆氣源要求：通入氣包的壓縮空氣應干燥、潔凈，不能含有腐蝕性氣體;◆有特殊要求時在訂貨時協商確定?；緟担骸?產品型號：450SP,5SP,4SP,3SP● 制動力：1650-10170N

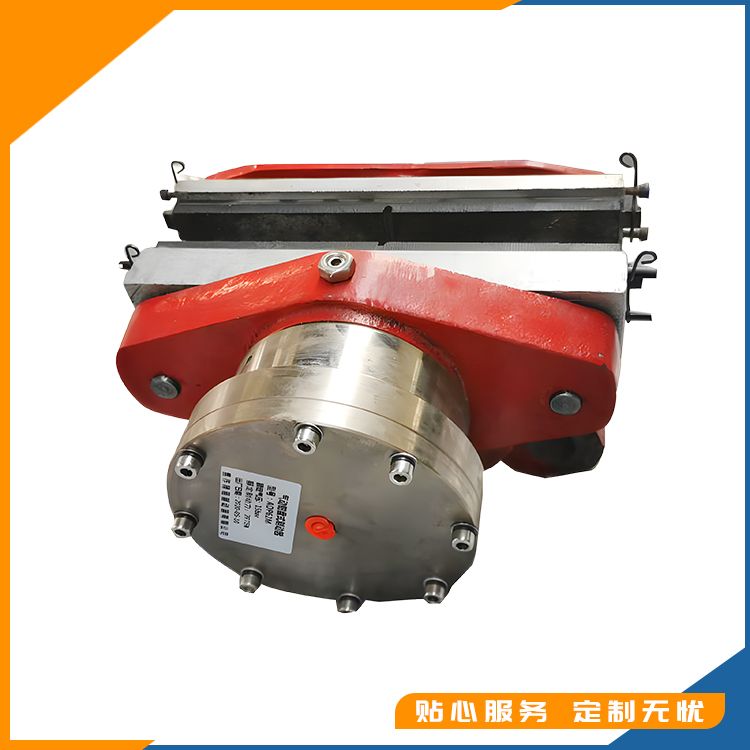

應用：ADP 系列氣動盤式制動器，廣泛應用于中小型驅動機構的停車制動或減速制動。卷繞機構的張緊制動，如造紙廠卷紙張緊、新聞印刷時新聞紙的張緊控制、鋼板（鋼絲）卷展開張緊及電線電纜放線、放纜張緊控制等。符合標準：ADP鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ PD系列為常閉式設計：彈簧制動，氣動釋放（開閘）▲ 結構緊湊、體積小、動作靈敏、重量輕、使用方便；▲ 卡裝式無石棉制動襯墊，綠色環保，更換方便、快捷；▲ 安裝方式：適合于水平軸或垂直軸制動方式。水平軸制動方式時，可沿制動盤周圍任意角度安裝，但是水平安裝；垂直軸制動方式時，角度不限。一個制動盤，可安裝一臺制動器，也可安裝兩臺或兩臺以上制動器，但安裝兩臺或兩臺以上時建議盡量對稱安裝；▲ 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。工作條件:◆ 環境溫度:-20°C?+ 40°C;◆ 工作壓力: 15 bar;◆ 氣源要求：通入氣包的壓縮空氣應干燥、潔凈，不能含有腐蝕性氣體;◆ 有特殊要求時在訂貨時協商確定?；緟担骸?產品型號：ADP60M,ADP61M,ADP62M●  制動力：3975-7425N

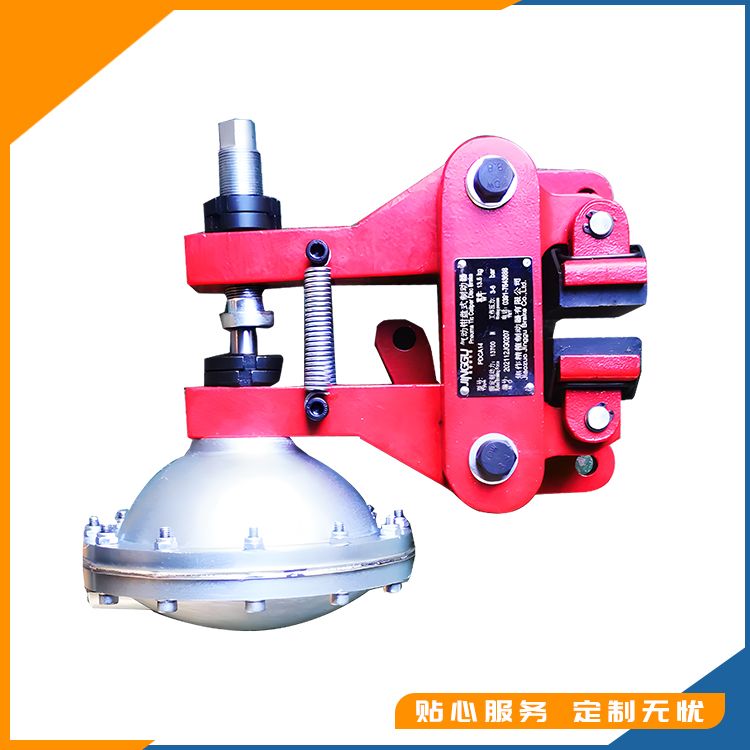

應用：PD 系列氣動盤式制動器，廣泛應用于中小型驅動機構的停車制動或減速制動。卷繞機構的張緊制動，如造紙廠卷紙張緊、新聞印刷時新聞紙的張緊控制、鋼板（鋼絲）卷展開張緊及電線電纜放線、放纜張緊控制等。符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ PD系列為常閉式設計：彈簧制動，氣動釋放（開閘）▲ 結構緊湊、體積小、動作靈敏、重量輕、使用方便；▲ 卡裝式無石棉制動襯墊，綠色環保，更換方便、快捷；▲ 安裝方式：適合于水平軸或垂直軸制動方式。水平軸制動方式時，可沿制動盤周圍任意角度安裝，但是水平安裝；垂直軸制動方式時，角度不限。一個制動盤，可安裝一臺制動器，也可安裝兩臺或兩臺以上制動器，但安裝兩臺或兩臺以上時建議盡量對稱安裝；▲ 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。工作條件:◆ 環境溫度:-20°C?+ 40°C;◆ 工作壓力: 7 bar;◆ 氣源要求：通入氣包的壓縮空氣應干燥、潔凈，不能含有腐蝕性氣體;◆ 有特殊要求時在訂貨時協商確定?；緟担骸?產品型號：PDA5,PDA10● 產品型號：PDB5,PDB10,PDB19● 產品型號：PDC5,PDC10● 產品型號：PDD14,PDD32● 產品型號：PDE5,PDE10,● 產品型號：PDCA2,PDCA4,PDCA8,PDCA14● 適用盤徑：?D≥200mm

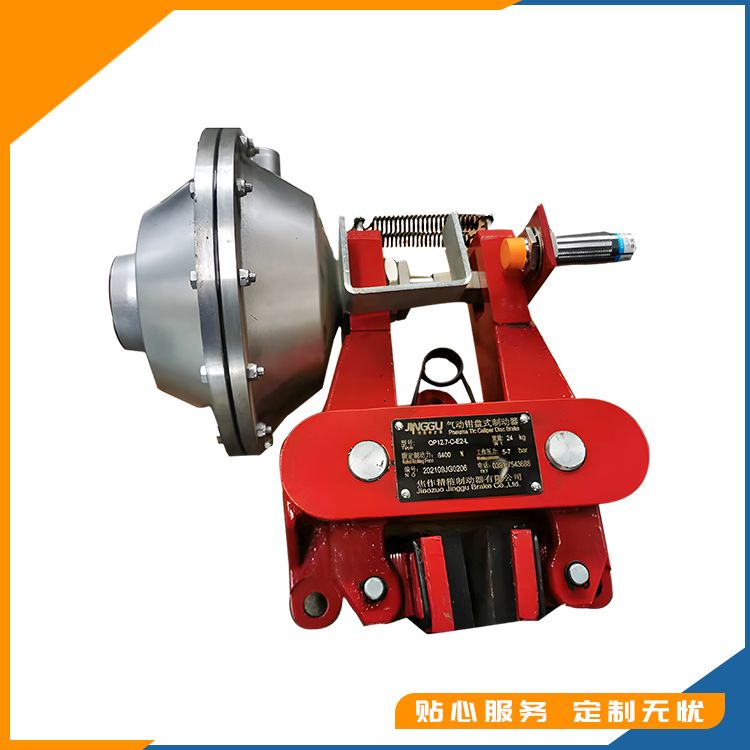

應用：QP-C 系列氣動盤式制動器，廣泛應用于中小型驅動機構的停車制動或減速制動。卷繞機構的張緊制動，如造紙廠卷紙張緊、新聞印刷時新聞紙的張緊控制、鋼板（鋼絲）卷展開張緊及電線電纜放線、放纜張緊控制等。符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ QP-C系列為常閉式設計：彈簧制動，氣動釋放（開閘）內置自動補償，無需調整摩擦片間隙?！?結構緊湊、體積小、動作靈敏、重量輕、使用方便；▲ 卡裝式無石棉制動襯墊，綠色環保，更換方便、快捷；▲ 安裝方式：適合于水平軸或垂直軸制動方式。水平軸制動方式時，可沿制動盤周圍任意角度安裝，但是水平安裝；垂直軸制動方式時，角度不限。一個制動盤，可安裝一臺制動器，也可安裝兩臺或兩臺以上制動器，但安裝兩臺或兩臺以上時建議盡量對稱安裝；▲ 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。工作條件:◆ 環境溫度:-20°C?+ 40°C;◆ 工作壓力: 7 bar;◆ 氣源要求：通入氣包的壓縮空氣應干燥、潔凈，不能含有腐蝕性氣體;◆ 有特殊要求時在訂貨時協商確定?；緟担骸?產品型號：QP12.7-C,QP15-C● 適用盤徑：?D≥200mm

應用：CQP-A/B/F系列氣動盤式制動器，廣泛應用于中小型驅動機構的停車制動或減速制動。卷繞機構的張緊制動，如造紙廠卷紙張緊、新聞印刷時新聞紙的張緊控制、鋼板（鋼絲）卷展開張緊及電線電纜放線、放纜張緊控制等。符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲CQP-A/B/F系列為常開式設計：氣壓制動，彈簧釋放，制動力可隨氣壓的改變而變化，使用時可根據需要靈活改變；▲ 結構緊湊、體積小、動作靈敏、重量輕、使用方便；▲ 卡裝式無石棉制動襯墊，綠色環保，更換方便、快捷；▲ 安裝方式：適合于水平軸或垂直軸制動方式。水平軸制動方式時，可沿制動盤周圍任意角度安裝，但是水平安裝；垂直軸制動方式時，角度不限。一個制動盤，可安裝一臺制動器，也可安裝兩臺或兩臺以上制動器，但安裝兩臺或兩臺以上時建議盡量對稱安裝；▲ 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。工作條件:◆ 環境溫度:-20°C?+ 40°C;◆ 工作壓力: 7 bar;◆ 氣源要求：通入氣包的壓縮空氣應干燥、潔凈，不能含有腐蝕性氣體;◆ 有特殊要求時在訂貨時協商確定?；緟担骸癞a品型號：CQP10-A,CQP10-B,CQP10-F,CQP20-A,CQP20-B,CQP20-F,CQP38-A,CQP38-B,CQP38-FCQPL38IA-,CQPL38I-B● 適用盤徑：?D≥200mm

應用：QP-D、CQP-D 系列氣動盤式制動器，廣泛應用于中小型驅動機構的停車制動或減速制動。卷繞機構的張緊制動，如造紙廠卷紙張緊、新聞印刷時新聞紙的張緊控制、鋼板（鋼絲）卷展開張緊及電線電纜放線、放纜張緊控制等。符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ QP-D系列為常閉式設計：彈簧制動，氣動釋放（開閘）；CQP-D系列為常開式設計：氣壓制動，彈簧釋放，制動力可隨氣壓的改變而變化，使用時可根據需要靈活改變；▲ 結構緊湊、體積小、動作靈敏、重量輕、使用方便；▲ 卡裝式無石棉制動襯墊，綠色環保，更換方便、快捷；▲ 安裝方式：適合于水平軸或垂直軸制動方式。水平軸制動方式時，可沿制動盤周圍任意角度安裝，但是水平安裝；垂直軸制動方式時，角度不限。一個制動盤，可安裝一臺制動器，也可安裝兩臺或兩臺以上制動器，但安裝兩臺或兩臺以上時建議盡量對稱安裝；▲ 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。工作條件:◆ 環境溫度:-20°C?+ 40°C;◆ 工作壓力: 7 bar;◆ 氣源要求：通入氣包的壓縮空氣應干燥、潔凈，不能含有腐蝕性氣體;◆ 有特殊要求時在訂貨時協商確定?；緟担骸?產品型號：QP-D,CQP-D● 適用盤徑：?D≥610mm

應用：QPL-B(CQPL-B)系列氣動盤式制動器，廣泛應用于中小型驅動機構的停車制動或減速制動。卷繞機構的張緊制動，如造紙廠卷紙張緊、新聞印刷時新聞紙的張緊控制、鋼板（鋼絲）卷展開張緊及電線電纜放線、放纜張緊控制等。符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ QPL-B系列為常閉式設計：彈簧制動，氣動釋放（開閘）；CQPL-B系列為常開式設計：氣壓制動，彈簧釋放，制動力可隨氣壓的改變而變化，使用時可根據需要靈活改變；▲ 結構緊湊、體積小、動作靈敏、重量輕、使用方便；▲ 卡裝式無石棉制動襯墊，綠色環保，更換方便、快捷；▲ 安裝方式：適合于水平軸或垂直軸制動方式。水平軸制動方式時，可沿制動盤周圍任意角度安裝，但是水平安裝；垂直軸制動方式時，角度不限。一個制動盤，可安裝一臺制動器，也可安裝兩臺或兩臺以上制動器，但安裝兩臺或兩臺以上時建議盡量對稱安裝；▲ 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。工作條件:◆ 環境溫度:-20°C?+ 40°C;◆ 工作壓力: 7 bar;◆ 氣源要求：通入氣包的壓縮空氣應干燥、潔凈，不能含有腐蝕性氣體;◆ 有特殊要求時在訂貨時協商確定?；緟担骸?產品型號：QPL2.7-B● 產品型號：CQPL12.7-B● 適用盤徑：?D≥200mm

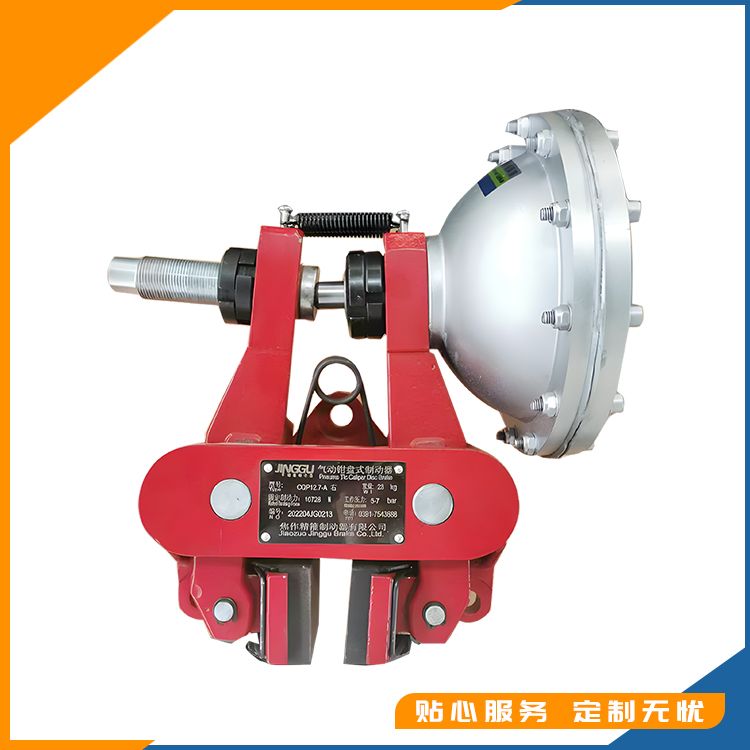

應用：QPL-A(CQPL-A)系列氣動盤式制動器，廣泛應用于中小型驅動機構的停車制動或減速制動。卷繞機構的張緊制動，如造紙廠卷紙張緊、新聞印刷時新聞紙的張緊控制、鋼板（鋼絲）卷展開張緊及電線電纜放線、放纜張緊控制等。符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ QPL-A系列為常閉式設計：彈簧制動，氣動釋放（開閘）；CQPL-A系列為常開式設計：氣壓制動，彈簧釋放，制動力可隨氣壓的改變而變化，使用時可根據需要靈活改變；▲ 結構緊湊、體積小、動作靈敏、重量輕、使用方便；▲ 卡裝式無石棉制動襯墊，綠色環保，更換方便、快捷；▲ 安裝方式：適合于水平軸或垂直軸制動方式。水平軸制動方式時，可沿制動盤周圍任意角度安裝，是水平安裝；垂直軸制動方式時，角度不限。一個制動盤，可安裝一臺制動器，也可安裝兩臺或兩臺以上制動器，但安裝兩臺或兩臺以上時建議盡量對稱安裝；▲ 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。工作條件:◆ 環境溫度:-20°C?+ 40°C;◆ 工作壓力: 7 bar;◆ 氣源要求：通入氣包的壓縮空氣應干燥、潔凈，不能含有腐蝕性氣體;◆ 有特殊要求時在訂貨時協商確定?；緟担骸?產品型號：QPL2.7A-A,QPL12.7B-A● 產品型號：CQPL12.7A-A,CQPL12.7B-A● 適用盤徑：?D≥200mm

應用：QPDN、CQPDN 系列氣動盤式制動器，廣泛應用于中小型驅動機構的停車制動或減速制動。卷繞機構的張緊制動，如造紙廠卷紙張緊、新聞印刷時新聞紙的張緊控制、鋼板（鋼絲）卷展開張緊及電線電纜放線、放纜張緊控制等。符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ QPN系列為常閉式設計：彈簧制動，氣動釋放（開閘）；CQPN系列為常開式設計：氣壓制動，彈簧釋放，制動力可隨氣壓的改變而變化，使用時可根據需要靈活改變；▲ 結構緊湊、體積小、動作靈敏、重量輕、使用方便；▲ 卡裝式無石棉制動襯墊，綠色環保，更換方便、快捷；▲ 安裝方式：適合于水平軸或垂直軸制動方式。水平軸制動方式時，可沿制動盤周圍任意角度安裝，但好是水平安裝；垂直軸制動方式時，角度不限。一個制動盤，可安裝一臺制動器，也可安裝兩臺或兩臺以上制動器，但安裝兩臺或兩臺以上時建議盡量對稱安裝；▲ 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。工作條件:◆ 環境溫度:-20°C?+ 40°C;◆ 工作壓力: 7 bar;◆ 氣源要求：通入氣包的壓縮空氣應干燥、潔凈，不能含有腐蝕性氣體;◆ 有特殊要求時在訂貨時協商確定。基本參數：● 產品型號：QPD□、CQPD□● 適用盤徑：?D≥610mm

應用：QP□、CQP□ 系列氣動盤式制動器，廣泛應用于中小型驅動機構的停車制動或減速制動。卷繞機構的張緊制動，如造紙廠卷紙張緊、新聞印刷時新聞紙的張緊控制、鋼板（鋼絲）卷展開張緊及電線電纜放線、放纜張緊控制等。符合標準：鉗盤式制動器技術要求符合JB/T10917-2008標準。主要特點：▲ QP□系列為常閉式設計：彈簧制動，氣動釋放（開閘）；CQP□系列為常開式設計：氣壓制動，彈簧釋放，制動力可隨氣壓的改變而變化，使用時可根據需要靈活改變；▲ 結構緊湊、體積小、動作靈敏、重量輕、使用方便；▲ 卡裝式無石棉制動襯墊，綠色環保，更換方便、快捷；▲ 安裝方式：適合于水平軸或垂直軸制動方式。水平軸制動方式時，可沿制動盤周圍任意角度安裝，但好是水平安裝；垂直軸制動方式時，角度不限。一個制動盤，可安裝一臺制動器，也可安裝兩臺或兩臺以上制動器，但安裝兩臺或兩臺以上時建議盡量對稱安裝；▲ 所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。工作條件:◆ 環境溫度:-20°C?+ 40°C;◆ 工作壓力: 7 bar;◆ 氣源要求：通入氣包的壓縮空氣應干燥、潔凈，不能含有腐蝕性氣體;◆ 有特殊要求時在訂貨時協商確定?；緟担骸?產品型號：QP□、CQP□● 適用盤徑：?D≥200mm
